En excavaciones profundas, el acceso al fondo no es un elemento auxiliar menor, sino una parte crítica de la planificación de obra. Su diseño condiciona la operativa diaria, la interferencia con otros oficios y la continuidad de los trabajos.

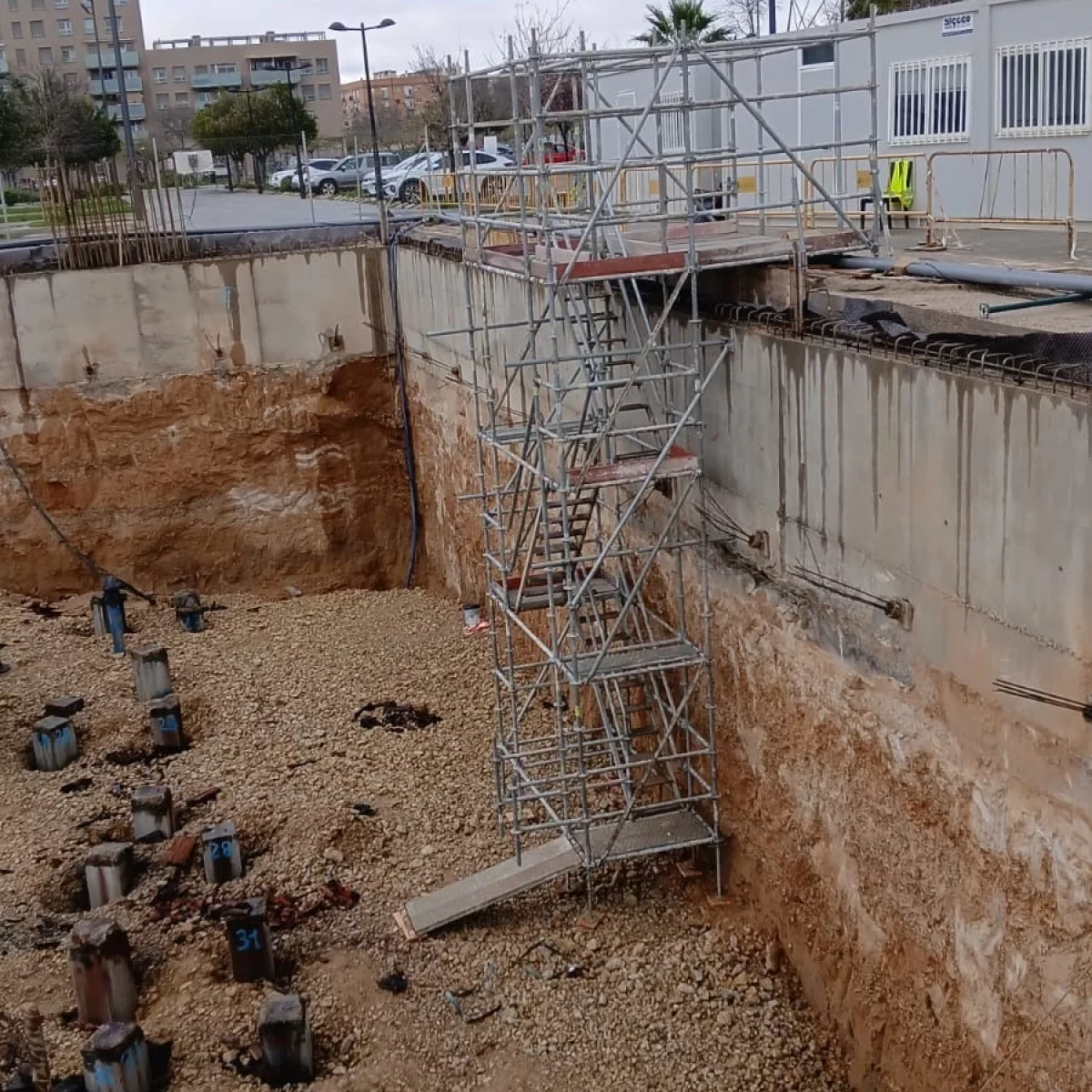

En el proyecto Green Tower de Albaluz (Valencia), se ha resuelto este punto mediante una escalera de ingeniero con zancas anclada al muro de contención, diseñada para mantenerse operativa a lo largo de las distintas fases, incluida la ejecución de la losa de fondo.

La solución adoptada evita desmontajes y permite compatibilizar el acceso con los trabajos estructurales.

Qué es una escalera de ingeniero con zancas

Una escalera de ingeniero con zancas es una estructura provisional de acceso, configurada a partir de elementos tipo andamio, cuya función es permitir el tránsito seguro de operarios entre distintos niveles de una excavación.

Está compuesta por:

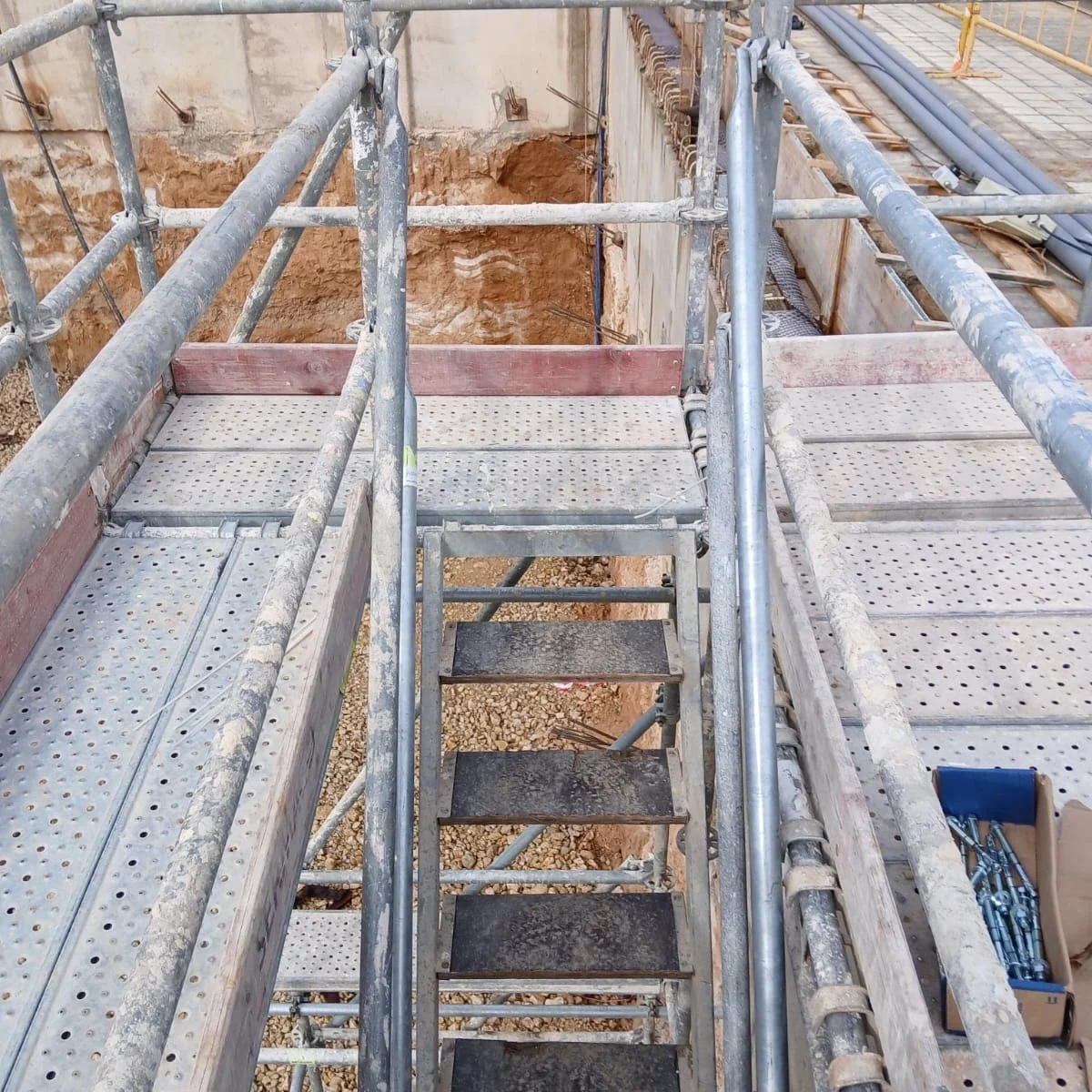

• Zancas metálicas inclinadas que actúan como elemento portante

• Peldaños con superficie antideslizante

• Sistemas de fijación o anclaje a elementos estructurales

• Barandillas y protecciones laterales

Es importante destacar que este tipo de estructura está destinada exclusivamente al acceso y tránsito de operarios, y no debe utilizarse como plataforma de trabajo ni para la ejecución de tareas sobre ella.

Su configuración no es única, sino que se adapta a cada obra en función de la profundidad, geometría de la excavación y fases de ejecución.

En el caso de Green Tower Albaluz, el sistema se diseñó con anclaje al muro de contención, lo que permitió modificar su condición de apoyo sin necesidad de desmontaje.

Planteamiento técnico de la solución

Fase inicial: escalera apoyada y anclada

Durante la fase inicial de excavación:

• La escalera se apoya en el fondo

• Se encuentra anclada al muro de contención

• Se garantiza estabilidad y uso inmediato

Este planteamiento permite una implantación rápida del acceso y su adaptación a la cota de excavación a medida que esta evoluciona.

Ejecución de la losa: eliminación del apoyo inferior

Con el inicio de los trabajos de ejecución de la losa de fondo:

• El apoyo inferior pasa a interferir con encofrados, ferralla y hormigonado

• Al estar anclada al muro, la escalera permite eliminar dicho apoyo

• La estructura pasa a trabajar sin apoyo en su base

De este modo:

• El acceso se mantiene operativo

• No es necesario desmontar ni reubicar la escalera

• Se evita interferir en una fase crítica de la obra

Este comportamiento no es inherente a todas las escaleras de este tipo, sino resultado de un diseño específico de anclaje y dimensionado.

Criterios técnicos y de seguridad

Para que este tipo de solución funcione correctamente, es necesario considerar:

• Dimensionado adecuado de los anclajes al muro de contención

• Verificación del comportamiento estructural sin apoyo inferior

• Rigidez del conjunto frente a deformaciones

• Uso exclusivo para tránsito de operarios

• Continuidad de las protecciones laterales en todo el recorrido

Además, es recomendable:

• Inspeccionar periódicamente las fijaciones

• Revisar el sistema antes de eliminar el apoyo inferior

• Controlar el uso para evitar sobrecargas o usos no previstos

El paso de una configuración apoyada a otra sin apoyo debe estar contemplado en fase de diseño y no resolverse de forma improvisada en obra.

Ventajas de la solución adoptada

Desde un punto de vista técnico y operativo, esta solución aporta:

• Continuidad del acceso durante todas las fases de la excavación

• Eliminación de interferencias con la ejecución de la losa

• Reducción de tiempos asociados a desmontajes y recolocaciones

• Mejora de la organización en el fondo de excavación

• Mayor control sobre las condiciones de acceso

En entornos de excavación profunda, esto se traduce en una ejecución más fluida y con menor impacto en la planificación.

Conclusión

La solución implementada demuestra la importancia de diseñar los accesos en excavación como parte integrada del proceso constructivo.

El hecho de poder eliminar el apoyo inferior sin desmontar la escalera, manteniendo su funcionalidad gracias al anclaje al muro, permite compatibilizar el acceso con la ejecución de la losa y evitar interrupciones en la obra.

Además, al tratarse de un sistema destinado exclusivamente al tránsito, se garantiza un uso adecuado y controlado dentro de la planificación de seguridad de la obra.

En este tipo de proyectos, un acceso bien resuelto no solo mejora la operativa, sino que reduce interferencias y aporta estabilidad al desarrollo de los trabajos.
